Вышло обновление продуктов Pilot для организации среды общих данных строительных проектов. Главное улучшение — стили отображения консолидированной BIM-модели, которые сделают экспертизу нагляднее, проще, интерактивнее и быстрее. Ускоряется экспертиза и за счет развития инструментов навигации и возможностей поисковых наборов.

Стили отображения моделей

В обновленномй Pilot-BIM стало удобнее проводить визуальную экспертизу и ориентироваться среди разных групп элементов: разделов, дисциплин, функциональных зон, конструкций с определёнными значениями свойств и т. д.

Помогает в этом новая функциональность — стили. Они определяют правила отображения — цвет, видимость и прозрачность, которые можно применять к элементам с одинаковыми свойствами. Например, с помощью стилей можно:

• покрасить инженерные системы в разные цвета в соответствии с их назначением, чтобы быстро определять, из каких дисциплин состоит модель;
• покрасить в разные цвета арматуру разного диаметра для удобства и наглядности проверки;
• визуально обозначить части модели, относящиеся к разным зонам разработки участка строительства;
• назначить разные стили трубам и отводам разных диаметров, чтобы сопоставить их в месте стыков;
• быстро найти элементы, которые не соответствуют заданному свойству.

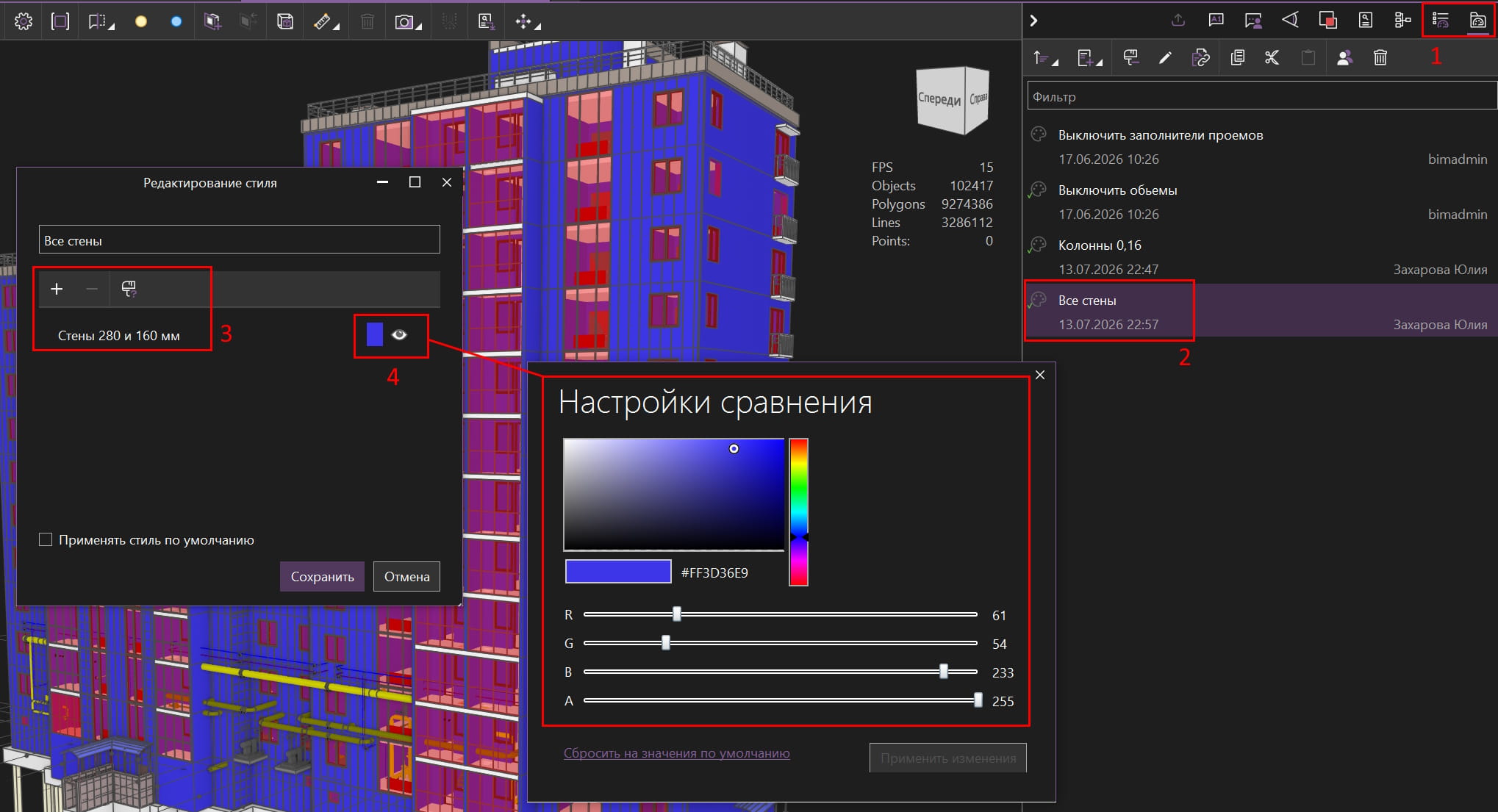

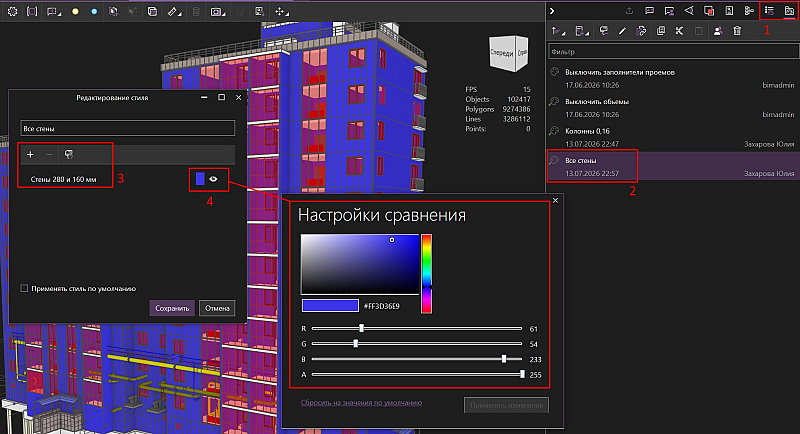

Работа со стилями: 1 — вкладки для работы со стилями; 2 — выбор стиля; 3 — выбор поискового набора, к элементам которого будет применён стиль; 4 — настройка правил отображения

Применить стиль можно не только локально на своём компьютере, но и для других пользователей — тогда при открытии модели на своих рабочих местах они увидят модель в соответствии с заданными правилами. Например, BIM-менеджер может заранее определить, как модель будет отображаться у других сотрудников, облегчив им работу и ориентацию в консолидированной модели.

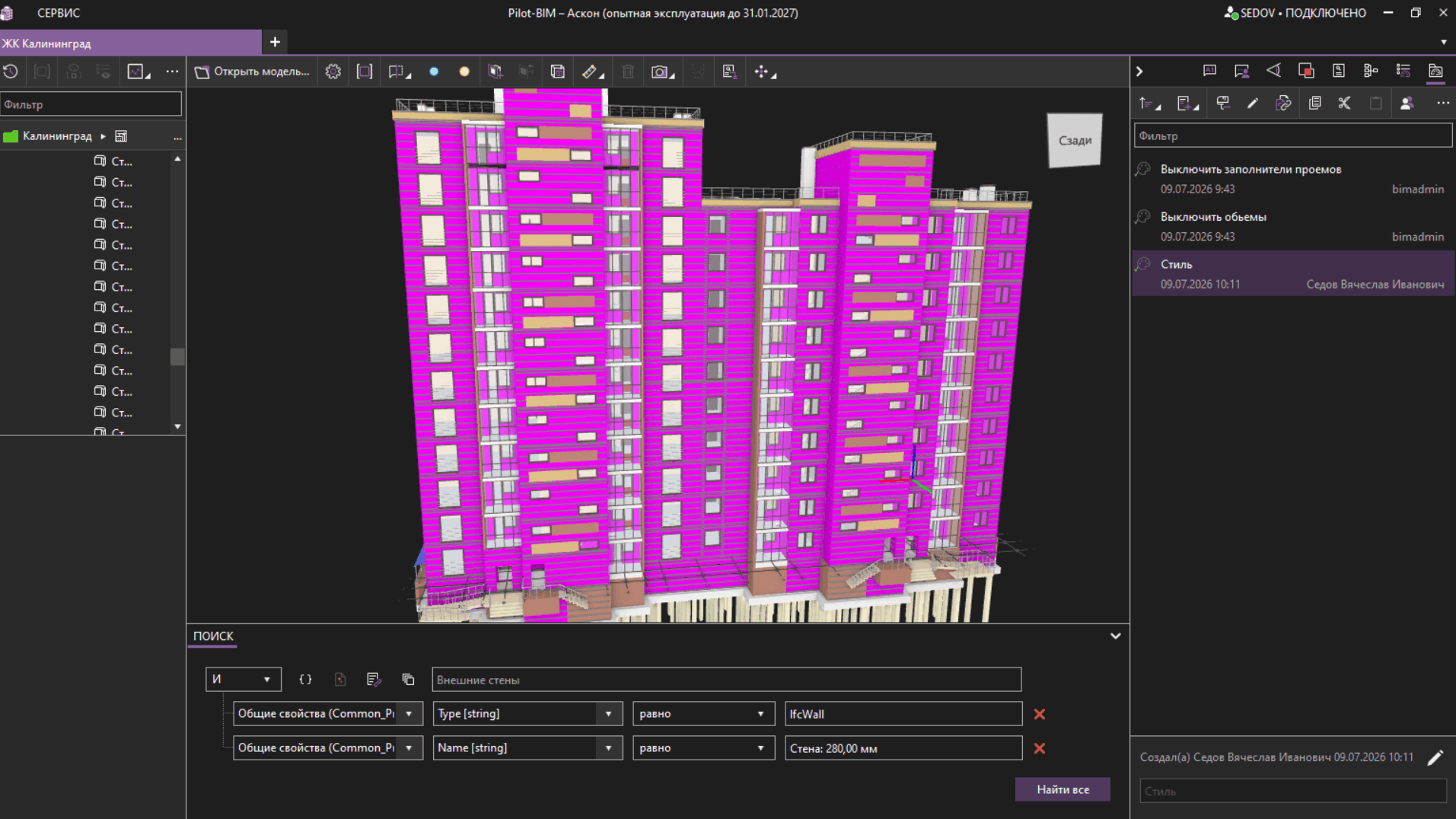

Проверка толщины наружных стен с помощью стилей: поисковым запросом находим стены 280 мм — применяем стиль — замечаем стены, визуально выделяющиеся из применённого стиля, а значит, имеющие толщину не 280 мм

Поисковые наборы

Расширили возможности поисковых наборов, чтобы проводить экспертизу ещё более подробно и качественно: теперь найти элементы можно не только по наличию и конкретному значению свойства, но и факту его заполненности, используя операторы «Заполнен» и «Не заполнен».

Навигация по 3D-сцене

Для удобной навигации по модели используются клавиши WASD (перемещение вперёд / влево / назад / вправо) и QE (перемещение вниз / вверх). В обновленной версии можно ещё и управлять вращением камеры — клавишами со стрелками вверх / вниз / влево / вправо.

Фильтрация документов по статусам

В процессе согласования документов их разные версии отмечаются статусами: «В производство», «Аннулирован» и т. д. Ориентироваться среди них и искать версии с нужными статусами помогают фильтры. Если по фильтру находится устаревшая версия, теперь это видно: она обозначается индикатором «Актуальная версия не отображается в соответствии с применённым фильтром». Раньше индикатора не было, и сразу определить, актуальная это версия или нет, было сложно.

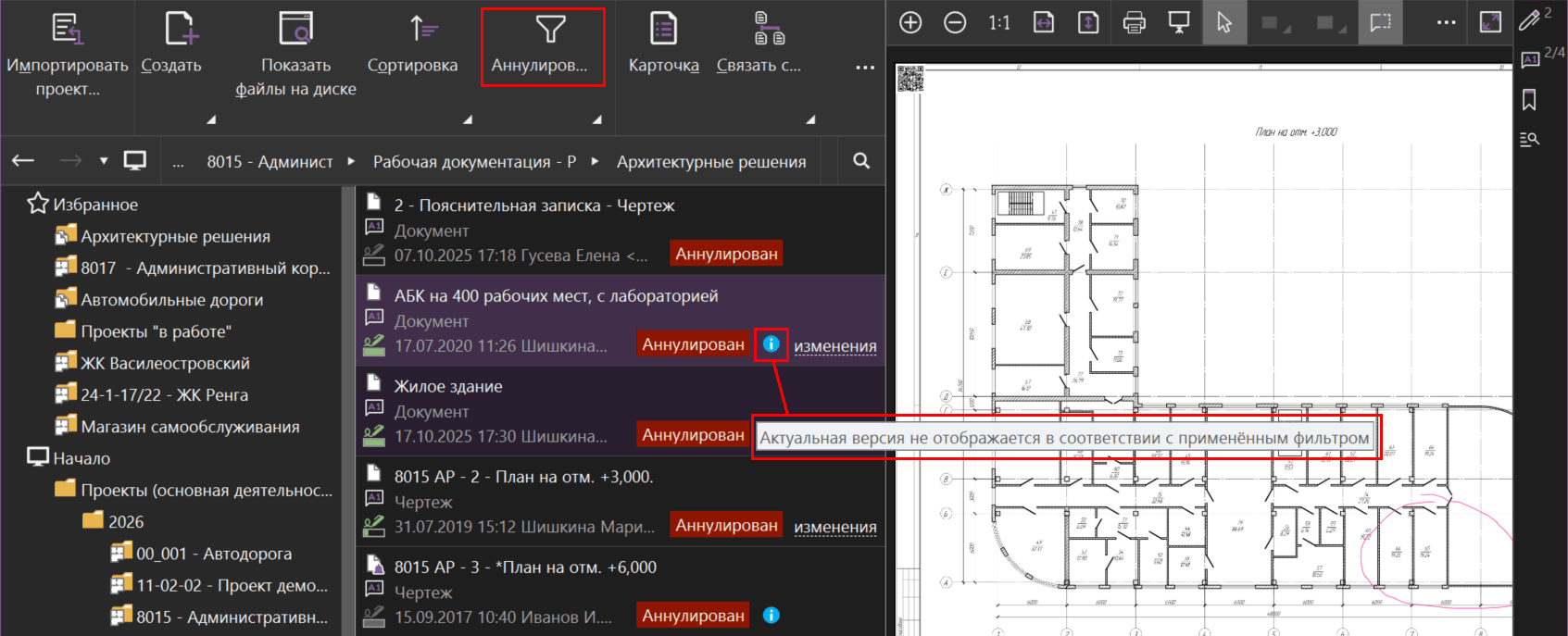

Применён фильтр «Аннулирован», рядом с версией отображается индикатор наличия более актуальной версии

Замечания и задания

Теперь исполнитель задания может добавить в него вложение (необходима дополнительная настройка, подробнее читайте в Справке). Раньше это мог сделать только инициатор, выдавший задание. Такая возможность пригодится, например, при выдаче задания на разработку документации: инициатор отправляет задание без вложения, исполнитель разрабатывает документ, добавляет его в задание и отправляет на проверку.

Раньше при создании замечания к документу исполнителем автоматически назначался автор документа. Это было не всегда удобно: если актуальную версию загрузил другой сотрудник (не автор документа), замечание к этой версии логично адресовать ему. Теперь в качестве исполнителя в замечании назначается автор актуальной версии документа. Это упрощает и ускоряет работу в сценарии, когда новую версию загрузил другой сотрудник и замечание должен отработать он, а не автор документа.

Обо всех обновлениях читайте в разделе «Что нового».
