АСКОН выпустил обновление продуктов Pilot для коллективной работы над строительными проектами и информационными моделями. Проектировщики найдут в нём знакомый режим работы с объектами — ортогональную проекцию, а для передачи документации на строительную площадку появился новый инструмент простановки штампов и меток на PDF-документы.

Ортогональный вид на модель

Работать с моделью в Pilot-BIM теперь можно не только в перспективном режиме отображения, но и в ортогональном. Так пропорции объектов отображаются без перспективных искажений, что часто требуется проектировщикам, конструкторам и архитекторам.

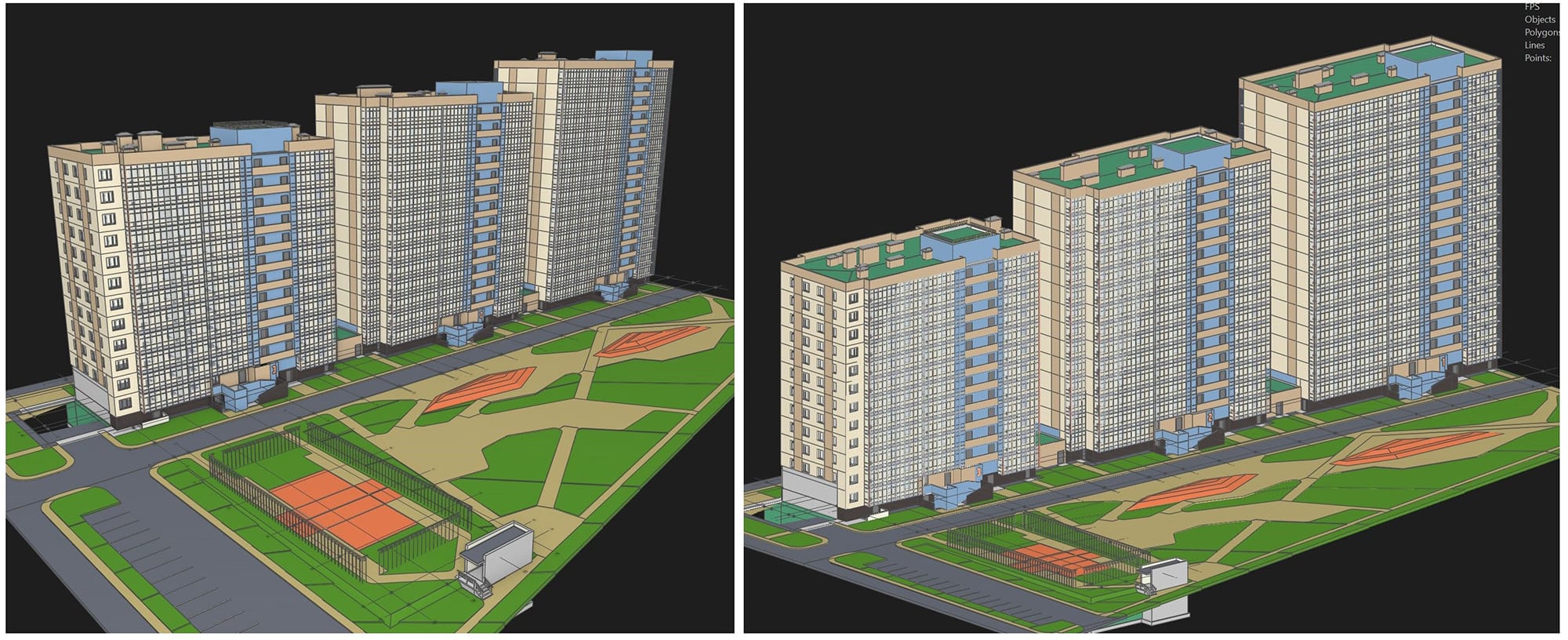

Слева — перспективный режим отображения модели, справа — ортогональный

Перспективный режим отображения имитирует человеческое зрение: удалённые объекты выглядят меньше, а параллельные линии стремятся к сближению. Ортогональный вид сверху, на фасад, на горизонтальный или вертикальный разрез здания удобно использовать для сопоставления модели с 2D-чертежом — чтобы, например, выявить несоответствия или сориентироваться в расстановке оборудования.

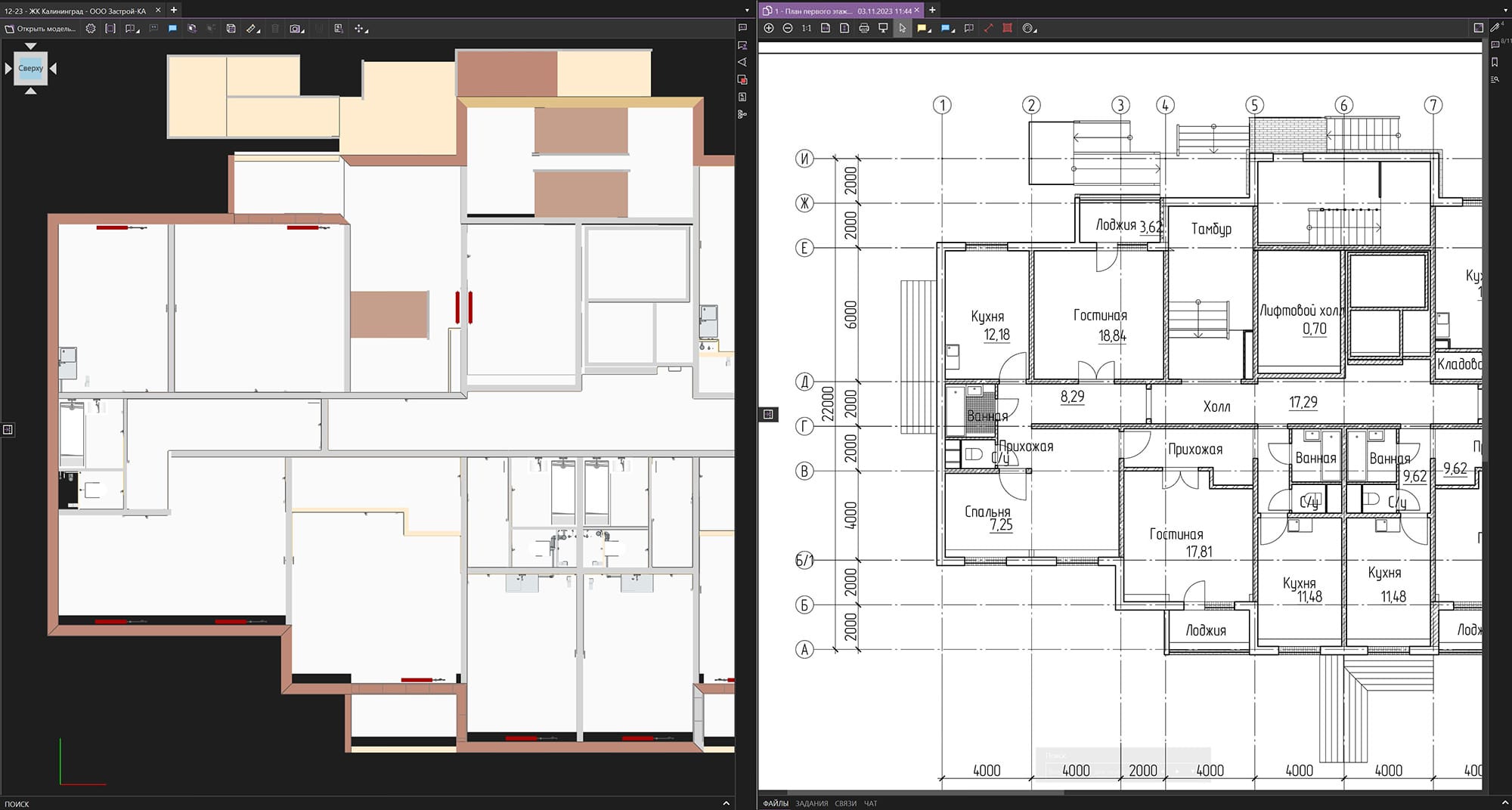

Сопоставление ортогонального отображения модели и плана этажа

Наложение штампов и меток на документы

На PDF-документы теперь можно добавлять не только штампы электронных подписей, но и другие графические слои — текстовые метки, QR- или штрих-коды с информацией о документе, электронной подписи или метке доверенного времени, а также изображения, фигуры и линии.

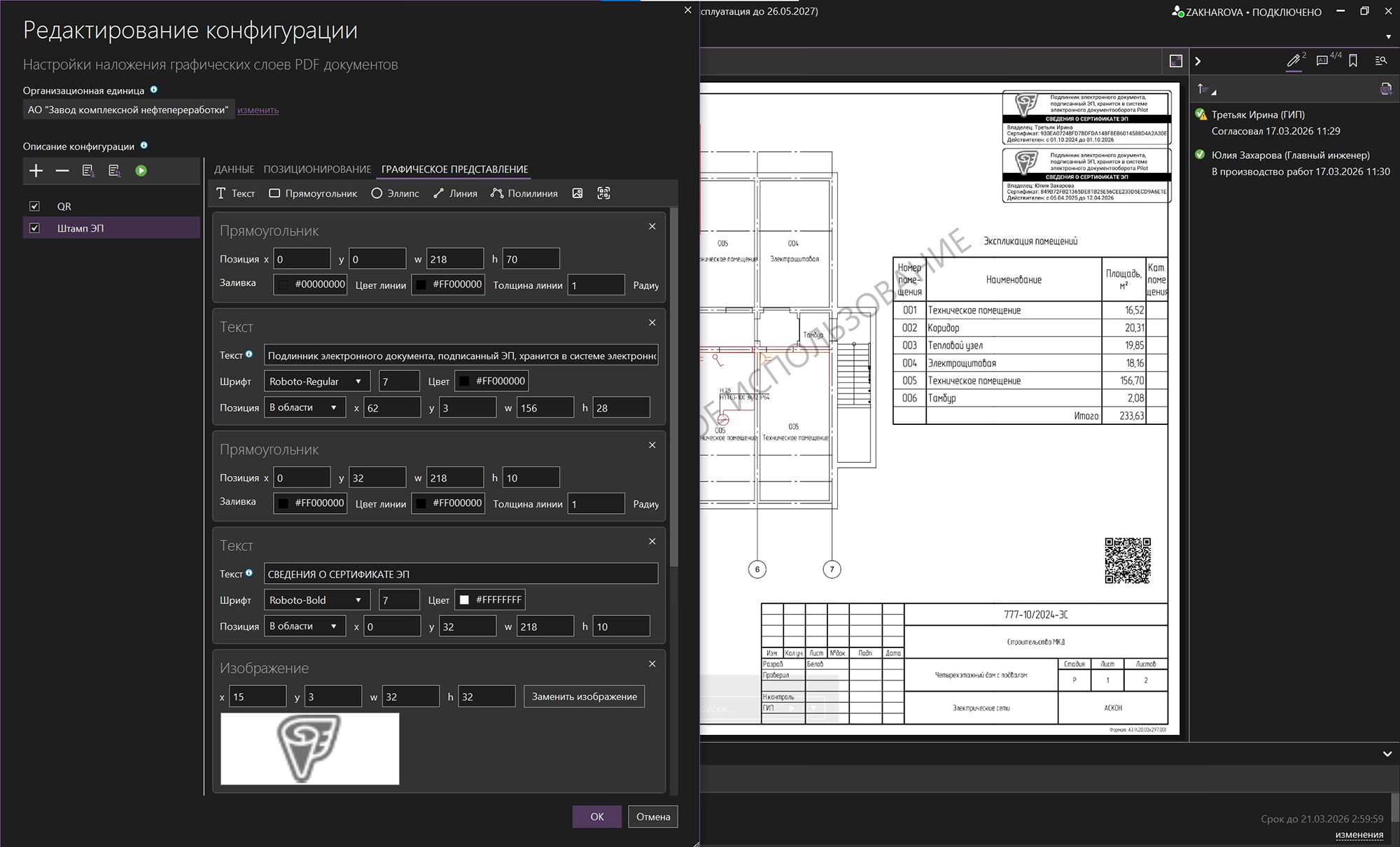

Слева — настройка графических слоёв для документа (штамп и QR-код). Справа — результат настройки: штампы электронных подписей и QR-код со ссылкой на актуальную версию документа

Это позволяет

• соблюдать требование ГОСТ 7.0.97-2025 о том, что при совмещении электронного и бумажного документооборота на бумажные экземпляры необходимо добавлять штамп электронной подписи;
• быстро определить актуальность и достоверность бумажного документа, перейдя по QR-коду или прочитав текстовую метку.

Чтобы добавить в документ штамп, графическую или текстовую метку, используйте новый бесплатный модуль расширения Pilot. Где его скачать и как настроить — читайте в справке.

Сравнение документов наложением

Искать изменения в PDF- и XPS-документах поможет новый режим сравнения «Наложение». В этом режиме автоматически найденные различия между версиями документа выделяются цветом и отображаются прямо документе — пользователь видит, что было добавлено или удалено. Цветом изменений можно управлять, чтобы лучше различать их на документе.

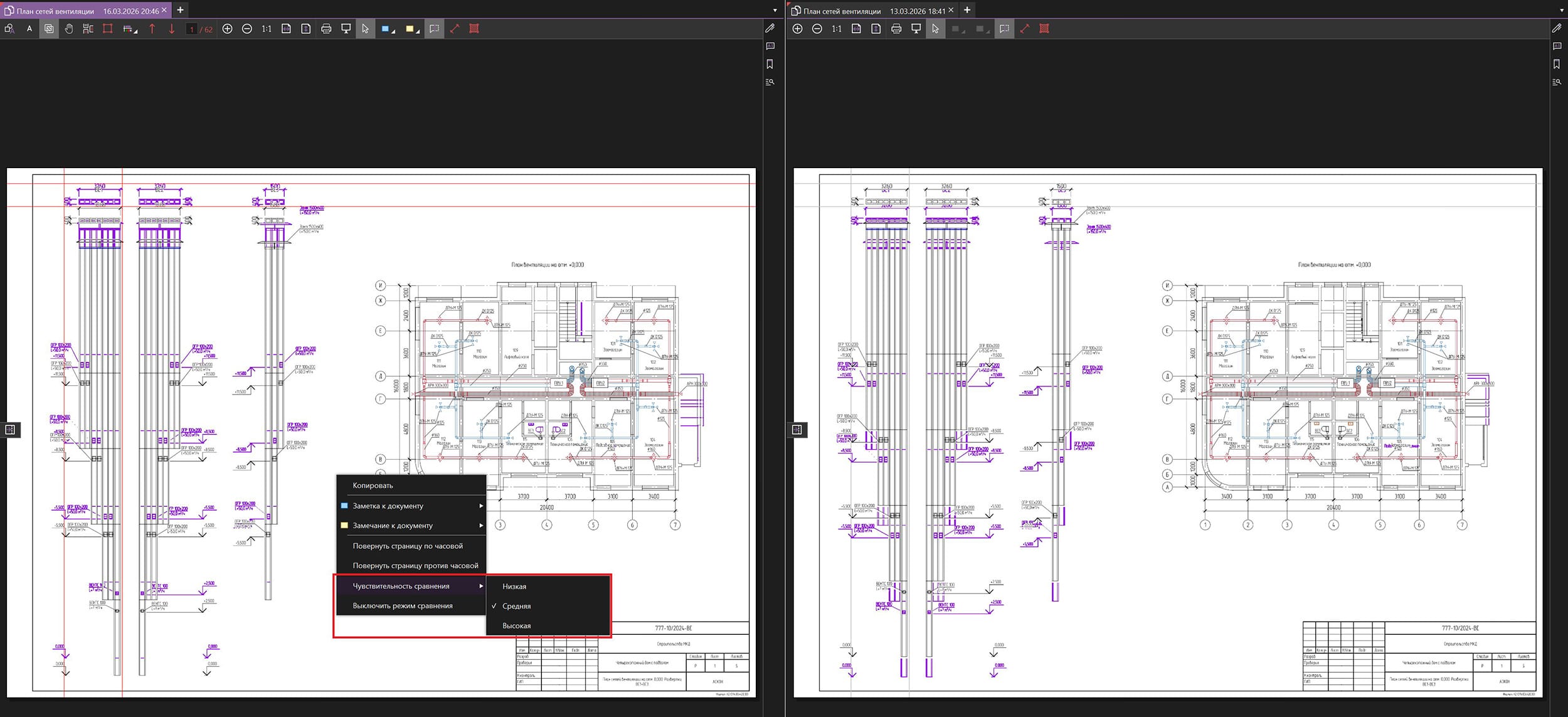

Сравнение документов в режиме наложения. Слева — меню выбора уровня чувствительности сравнения

Отображение модели в веб-редакции Pilot-BIM

Проводить визуальную экспертизу моделей в браузере стало удобнее благодаря расширенным настройкам отображения. Так, пользователи могут управлять отображением маленьких объектов и координационных осей, чтобы скрывать лишний визуальный шум с 3D-сцены. Для более реалистичного и объёмного вида модели уместно добавить источники света — такая возможность теперь тоже есть. А если включить анимацию камеры, то перемещение между различными точками обзора модели будет плавным, позволяющим проследить путь перемещения.

Оптимизация работы с облаками точек в браузере

Оптимизировали загрузку и отображение облаков точек на сцене, появилась возможность управлять максимальным количеством точек, загружаемых на 3D-сцену. В результате увеличилась производительность, ускорилась загрузка облаков больших размеров, перемещение по сцене стало комфортнее.

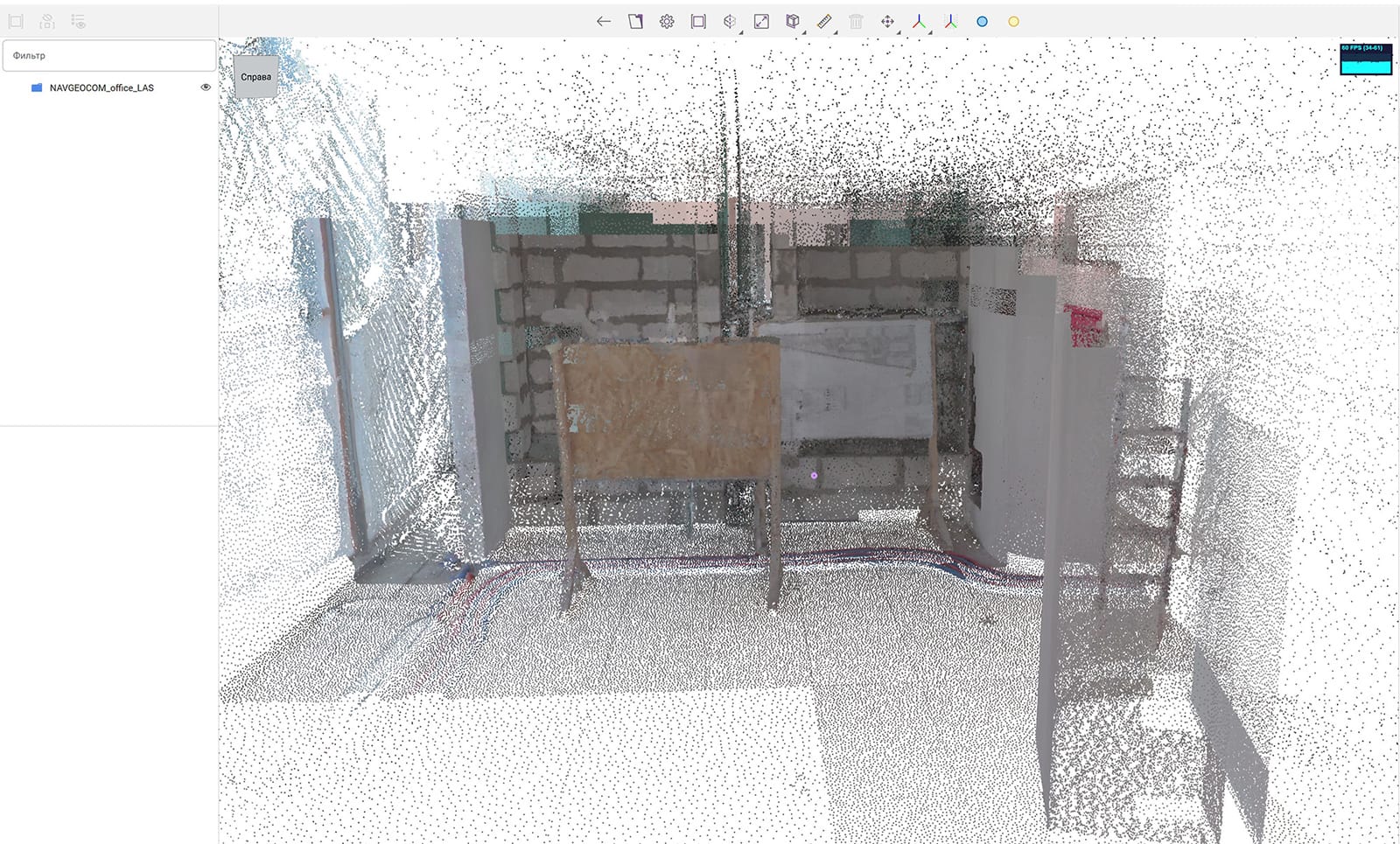

Постепенная загрузка облака точек на 3D-сцену

Обо всех обновлениях читайте в разделе «Что нового».
